Transformador de Pulsos

Es un tipo especial de transformador con respuesta muy rápida (baja autoinducción) destinado a funcionar en régimen de pulsos. Su principal aplicación es transferir impulsos de mando sobre elementos de control de potencia como SCR, triacs, etc. logrando un aislamiento galvánico entre las etapas de mando y potencia.

Transformador de Alimentación

Pueden tener una o varias bobinas secundarias y proporcionan las tensiones necesarias para el funcionamiento del equipo. A veces incorpora un fusible que corta su circuito primario cuando el transformador alcanza una temperatura excesiva, evitando que éste se queme, con la emisión de humos y gases que conlleva el riesgo de incendio. Estos fusibles no suelen ser reemplazables, de modo que hay que sustituir todo el transformador.

Transformador de Aislamiento

Proporciona aislamiento galvánico entre el primario y el secundario, de manera que consigue una alimentación o señal "flotante". Suele tener una relación 1:1 entre las tensiones del primario y secundario. Se utiliza principalmente como medida de protección, en equipos que trabajan directamente con la tensión de red y también para acoplar señales procedentes de sensores lejanos, en equipos de electromedicina y donde se necesitan tensiones flotantes.

Transformador Elevador/Reductor de Tensión

Son empleados por empresas de generación eléctrica en las subestaciones de la red de transporte de energía eléctrica, con el fin de disminuir las pérdidas por efecto Joule. Debido a la resistencia de los conductores, conviene transportar la energía eléctrica a tensiones elevadas, lo que origina la necesidad de reducir nuevamente dichas tensiones para adaptarlas a las de utilización. La mayoría de los dispositivos electrónicos en hogares hacen uso de transformadores reductores conectados a un circuito rectificador de onda completa para producir el nivel de tensión de corriente directa que necesitan. Este es el caso de las fuentes de alimentación de equipos de audio, video y computación.

Puerta XNOR

Puerta lógica digital cuya función es la inversa de la puerta OR exclusiva (XOR). La versión de dos entradas implementa la igualdad lógica, comportándose de acuerdo a la tabla de verdad. Una salida ALTA (1) resulta si ambas las entradas a la puerta son las mismas. Si una pero no ambas entradas son altas (1), resulta una salida BAJA (0).

Puerta XOR

Puerta lógica digital que implementa el o exclusivo; es decir, una salida verdadera (1/HIGH) resulta si una, y solo una de las entradas a la puerta es verdadera. Si ambas entradas son falsas (0/LOW) o ambas son verdaderas, resulta en una salida falsa. La XOR representa la función de la desigualdad, es decir, la salida es verdadera si las entradas no son iguales, de otro modo el resultado es falso. Una manera de recordar XOR es "uno o el otro, pero no ambos".

Puerta NOT

Puerta lógica que implementa la negación lógica. Siempre que su entrada está en 0 (cero) o en BAJA, su salida está en 1 o en ALTA, mientras que cuando su entrada está en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA.

Puerta OR

Puerta lógica digital que implementa la disyunción lógica se comporta de acuerdo a la tabla de verdad. Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 0 o en BAJA, mientras que cuando al menos una o ambas entradas están en 1 o en ALTA, su SALIDA va a estar en 1 o en ALTA. En otro sentido, la función de la compuerta OR efectivamente encuentra el máximo entre dos dígitos binarios, así como la función AND encuentra el mínimo.

Puerta AND

Puerta lógica digital que implementa la conjunción lógica se comporta de acuerdo a la tabla de verdad. Dependiendo de los valores de las entradas, siendo este caso, al recibir solo valores altos en ambas entradas. Si alguna de estas entradas no son ALTAS, entonces se mostrará un valor de salida BAJA (0). En otro sentido, la función de la compuerta AND efectivamente encuentra el mínimo entre dos dígitos binarios, así como la función OR encuentra el máximo. Por lo tanto, la salida X solamente es "1" (1 lógico, nivel alto) cuando la entrada A como la entrada B están en "1". En otras palabras la salida X es igual a 1 cuando la entrada A y la entrada B son 1

Transistor de Unión Bipolar

El transistor de unión, se fabrica básicamente sobre un monocristal de Germanio o Silicio, que tienen cualidades de semiconductores, estado intermedio entre conductores como los metales y los aislantes como el diamante. Sobre el sustrato de cristal, se contaminan en forma muy controlada tres zonas, dos de las cuales son del mismo tipo, NPN o PNP, quedando formadas dos uniones NP.

Transistor de Potencia

Son similares a los transistores comunes, con la diferencia que soportan altas tensiones e intensidades que soportan, pero debido a ello también tienen que disipar altas potencias y su recalentamiento es prolongado; para evitar el sobrerecalentamiento se usa los disipadores.

Transistores de Efecto de Campo

El transistor de efecto de campo de unión (JFET), o transistor unipolar, fue descubierto en 1928, pero hasta 1958 no se construyó el primer transistor práctico de efecto de campo. Se puede considerar a este dispositivo como si fuese una barra, o canal, de material semiconductor de silicio de cualquiera de los tipos N o P. En cada extremo de la barra se establece un contacto óhmico, que representa un transistor de efecto de campo tipo N en su forma más sencilla. Si se difunden dos regiones P en una barra de material N (desde los extremos opuestos del canal N) y se conectan externamente entre sí, se produce una puerta o graduador. Un contacto se llama surtidor y el otro drenador. Si se aplica una tensión positiva entre el drenador y el surtidor y se conecta la puerta al surtidor, se establece una corriente. Esta corriente es la más importante en un dispositivo de efecto de campo y se le denomina corriente de drenador con polarización cero (I_DSS).Finalmente, con un potencial negativo de puerta denominado tensión de estrangulamiento (pinch-off) cesa la conducción en el canal.

Transistores Epitaxiales

Estos transistores de unión se obtienen por el proceso de crecimiento en una pastilla de semiconductor y procesos fotolitográficos que se utilizan para definir las regiones de emisor y de base durante el crecimiento. Las unidades se pueden subdividir en transistores de base epitaxial, capa epitaxial y sobrecapa (overlay).

Transistor de Unión Difusa

Esta clase de semiconductor se puede utilizar en un margen más amplio de frecuencias y el proceso de fabricación ha facilitado el uso de silicio en vez de germanio, lo cual favorece la capacidad de potencia de la unidad. Los transistores de unión difusa se pueden subdividir en tipos de difusión única (hometaxial), doble difusión, doble difusión planar y triple difusión planar.

Resistencias Dependientes de la Temperatura

Se les denomina termistores y como cabía esperar, poseen unos coeficientes de temperatura muy elevados, ya sean positivos o negativos. Coeficientes negativos implican que la resistencia del elemento disminuye según sube la temperatura, y coeficientes positivos al contrario, aumentan su resistencia con el aumento de la temperatura. El silicio, un material semiconductor, posee un coeficiente de temperatura negativo. A mayor temperatura, menor resistencia. Esto ocasiona problemas, como el conocido efecto de "avalancha térmica" que sufren algunos dispositivos semiconductores cuando se eleva su temperatura lo suficiente, y que puede destruir el componente al aumentar su corriente hasta sobrepasar la corriente máxima que puede soportar.

Resistencias de Metal Vidriado

Son similares a las de película metálica, pero sustituyendo la película metálica por otra compuesta por vidrio con polvo metálico. Como principal característica cabe destacar su mejor comportamiento ante sobrecargas de corriente, que puede soportar mejor por su inercia térmica que le confiere el vidrio que contiene su composición. Como contrapartida, tiene un coeficiente térmico peor, del orden de 150 a 250 ppm/°C. Se dispone de potencias de hasta 3 watios. Se dispone de estas resistencias encapsuladas en chips tipo DIL (dual in line) o SIL (single in line).

Resistencias de Película Metálica

Este tipo de resistencia es el que mayoritariamente se fabrica hoy día, con unas características de ruido y estabilidad mejoradas con respecto a todas las anteriores. Tienen un coeficiente de temperatura muy pequeño, del orden de 50 ppm/°C (partes por millón y grado Centígrado). También soportan mejor el paso del tiempo, permaneciendo su valor en ohmios durante un mayor período de tiempo. Se fabrican este tipo de resistencias de hasta 2 watios de potencia, y con tolerancias del 1% como tipo estándar.

Resistencias de Película de Óxido Metálico

Son muy similares a las de película de carbón en cuanto a su modo de fabricación, pero son más parecidas, eléctricamente hablando a las de película metálica. Se hacen igual que las de película de carbón, pero sustituyendo el carbón por una fina capa de óxido metálico (estaño o latón). Estas resistencias son más caras que las de película metálica, y no son muy habituales. Se utilizan en aplicaciones militares (muy exigentes) o donde se requiera gran fiabilidad, porque la capa de óxido es muy resistente a daños mecánicos y a la corrosión en ambientes húmedos.

Resistencias de Película de Carbón

Este tipo es muy habitual hoy día, y es utilizado para valores de hasta 2 watios. Se utiliza un tubo cerámico como sustrato sobre el que se deposita una película de carbón. Para obtener una resistencia más elevada se practica una hendidura hasta el sustrato en forma de espiral, con lo que se logra aumentar la longitud del camino eléctrico, lo que equivale a aumentar la longitud del elemento resistivo.

Resistencias de Carbón Prensado

Están constituidas en su mayor parte por grafito en polvo. Las patas de conexión se implementaban con hilo enrollado en los extremos del tubo de grafito, y posteriormente se mejoró el sistema mediante un tubo hueco cerámico en el que se prensaba el grafito en el interior y finalmente se disponían unas bornas a presión con patillas de conexión.

Diodo Shockley

Es un dispositivo de dos terminales que tiene dos estados estables: OFF o de alta impedancia y ON o baja impedancia. No se debe confundir con el diodo de barrera Schottky. Está formado por cuatro capas de semiconductor tipo n y p, dispuestas alternadamente. Es un tipo de tiristor.

Diodo Gunn

Este diodo tiene características muy diferentes a los anteriores, ya que no es rectificador. Se trata de un generador de microondas, formado por un semiconductor de dos terminales que utiliza el llamado efecto Gunn. Cuando se aplica entre ánodo y cátodo una tensión continua de 7 V, de modo que el ánodo sea positivo con respecto al cátodo, la corriente que circula por el diodo es continua pero con unos impulsos superpuestos de hiperfrecuencia que pueden ser utilizados para inducir oscilaciones en una cavidad resonante. De hecho, la emisión de microondas se produce cuando las zonas de campo eléctrico elevado se desplazan del ánodo al cátodo y del cátodo al ánodo en un constante viaje rapidísimo entre ambas zonas, lo que determina la frecuencia en los impulsos.

Diodo Punta de Contacto

Poseen unas propiedades similares a los diodos de unión y la única diferencia es, en todo caso, el sistema de construcción que se ha aplicado.

Fotodiodos

Los fotodiodos son diodos provistos de una ventana transparente cuya corriente inversa puede ser controlada en un amplio rango regulando la cantidad de luz que pasa por la ventana e incide sobre la unión PN. A mayor cantidad de luz incidente, mayor es la corriente inversa producida por que se genera un mayor número de portadores minoritarios, y viceversa. Son muy utilizados como sensores de luz en fotografía, sistemas de iluminación, contadores de objetos, sistemas de seguridad, receptores de comunicaciones ópticas y otras aplicaciones.

Diodo Schottky

Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta frecuencia.

Diodo Backward

Son diodos de germanio que presentan en polarización inversa una zona de resistencia negativa similar a las de los diodos túnel.

Diodo Pin

Su nombre deriva de su formación P(material P), I(zona intrínseca)y N(material N). Se emplean principalmente como resistencias variables por voltaje y los diodos Gunn e IMPATT como osciladores. También se disponen de diodos TRAPATT, BARITT, ILSA, etc. Son dispositivos desarrollados para trabajar a frecuencias muy elevadas, donde la capacidad de respuesta de los diodos comunes está limitada por su tiempo de tránsito, es decir el tiempo que tardan los portadores de carga en atravesar la unión PN. Los más conocidos son los diodos Gunn, PIN e IMPATT.

Diodo Túnel

También conocidos como diodos Esaki. Se caracterizan por poseer una zona de agotamiento extremadamente delgada y tener en su curva una región de resistencia negativa donde la corriente disminuye a medida que aumenta el voltaje. Esta última propiedad los hace muy útiles como detectores, amplificadores, osciladores, multiplicadores, interruptores, etc., en aplicaciones de alta frecuencia.

Diodo Estabilizador

Está formados por varios diodos en serie, cada uno de ellos produce una caída de tensión correspondiente a su tensión umbral. Trabajan en polarización directa y estabilizan tensiones de bajo valores similares a lo que hacen los diodos Zéner.

Diodo Láser

También conocidos como láseres de inyección o ILD’s. Son LED’s que emiten una luz monocromática, generalmente roja o infrarroja, fuertemente concentrada, enfocada, coherente y potente. Son muy utilizados en computadoras y sistemas de audio y video para leer discos compactos (CD’s) que contienen datos, música, películas, etc.

Diodo Emisor de Luz (LED’s)

Es un diodo que entrega luz al aplicársele un determinado voltaje. Cuando esto sucede, ocurre una recombinación de huecos y electrones cerca de la unión NP; si este se ha polarizado directamente la luz que emiten puede ser roja, ámbar, amarilla, verde o azul dependiendo de su

composición.

Diodo Varactor

También conocido como diodo varicap o diodo de sintonía. Es un dispositivo semiconductor que trabaja polarizado inversamente y actúan como condensadores variables controlados por voltaje. Esta característica los hace muy útiles como elementos de sintonía en receptores de radio y televisión. Son también muy empleados en osciladores, multiplicadores, amplificadores, generadores de FM y otros circuitos de alta frecuencia.

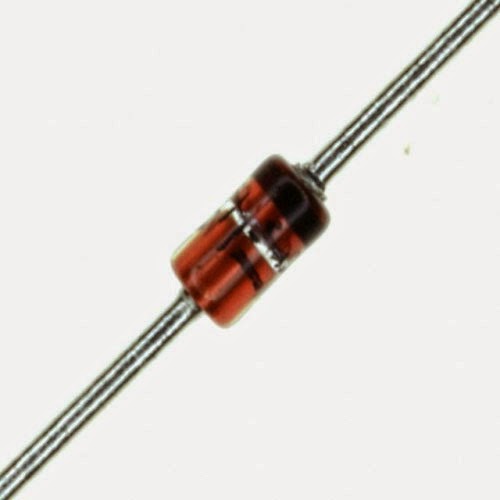

Diodo Zéner

Es un semiconductor que se distingue por su capacidad de mantener un voltaje constante en sus terminales cuando se encuentran polarizados inversamente, y por ello se emplean como elementos de control, se les encuentra con capacidad de ½ watt hasta 50 watt y para tensiones de 2.4 voltios hasta 200 voltios. El diodo zéner polarizado directamente se comporta como un diodo normal, su voltaje

permanece cerca de 0.6 a 0.7 V.

Diodo Rectificador

Son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Estas características son las que permite a este tipo de diodo rectificar una señal.

Los hay de varias capacidades en cuanto al manejo de corriente y el voltaje en inverso que

pueden soportar.

Diodo Detector

Los diodos detectores también denominados diodos de señal o de contacto puntual, están hechos de germanio y se caracterizan por poseer una unión PN muy diminuta. Esto le permite operar a muy altas frecuencias y con señales pequeñas. Se emplea por ejemplo, en receptores de radio para separar la componente de alta frecuencia (portadora) de la componente de baja frecuencia (información audible). Esta operación se denomina detección.

Capacitores de Doble Capa Eléctrica

Estos capacitores también se conocen como supercapacitores o CAEV debido a la gran capacidad que tienen por unidad de volumen. Se diferencian de los capacitores convencionales en que no usan dieléctrico por lo que son muy delgados. Las características eléctricas más significativas desde el punto de su aplicación como fuente acumulada de energía son: altos valores capacitivos para reducidos tamaños, corriente de fugas muy baja, alta resistencia serie, y pequeños valores de tensión.

Capacitores de Mica

El dieléctrico utilizado en este tipo de capacitores es la mica o silicato de aluminio y potasio y se caracterizan por bajas pérdidas, ancho rango de frecuencias y alta estabilidad con la temperatura y el tiempo.

Capacitores de Plástico






Estos capacitores se caracterizan por las altas resistencias de aislamiento y elevadas temperaturas de funcionamiento.
Según el proceso de fabricación podemos diferenciar entre los de tipo k y tipo MK, que se distinguen por el material de sus armaduras (metal en el primer caso y metal vaporizado en el segundo).

Capacitores Electrolíticos

En estos capacitores una de las armaduras es de metal mientras que la otra está constituida por un conductor iónico o electrolito. Presentan unos altos valores capacitivos en relación al tamaño y en la mayoría de los casos son polarizados.

Tiene polaridad, normalmente se marca el negativo con el signo "-" .
El terminal negativo es el de menor longitud.

Hay que asegurarse de no conectar el  capacitor entre dos puntos del circuito cuya tensión supere la máxima que soporta el capacitor.

Capacitores Cerámicos.

Los cerámicos disco son los mas comunes y tienen una forma muy simple: se trata de un disco de material aislante cerámico de elevada constante dieléctrica metalizado en sus dos caras. Sobre el metalizado se sueldan los dos chicotes de conexión resultando un dispositivo como el mostrado en la figura 3 en donde se observa el capacitor si su baño final de pintura epoxi que tapa el disco y parte de los terminales.
